Tecnologia

Els diferents sistemes de cronometratge són:

  1. Sistema ChampionChip
  2. Sistema BibTag
  3. Sistema ProChip
  4. GPS Tracking
  5. Time Point
Aquests sistemes tenen cadascun d’ells el seu tipus de xip propi amb el qual opimitzen el seu funcionament. El criteri per triar un sistema o altre variarà en funció del tipus de cursa qye es vulgui cronometrar.

A ChampionChip fem servir el Sistema ChampionChip i el Sistema BibTag.

SISTEMA CHAMPIONCHIP

La introducció del sistema de cronometratge ChampionChip, fa ja més de 20 anys, va canviar el món de les curses. La possibilitat d’establir les classificacoins d’una competició amb un sistema de cronometratge automatitzat va simplificar la vida dels organitzadors de les competicions, dels cronometradors i dels atletes. El sistema es pot uilitzar per diverses disciplines esportives, incloent-hi curses de participació massiva, ciclisme, natació i triatlons.

A més, el sistema ofereix:

  • Xips de cronometratge de baixa freqüència
  • Catifes de detecció plegables i lleugeres

El sistema ChampionChip permet cronometrar esdeveniments multitudinaris i fer diferents punts de control. A més, també permet de forma automàtica:

  • Controlar 300 corredors/minut en una arribada de 2 metres
  • Controlar 1200 corredors/minut en una línia de sortida/arribada de 8 metres
  • Obtenir temps “reals” per tots els atletes

Es poden arribar a instal·lar línies de sortida de 32 metres (5.000 atletes/minut).

Funcionament:

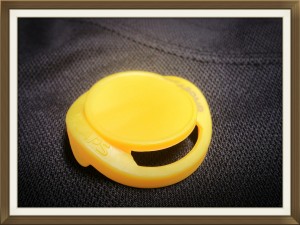

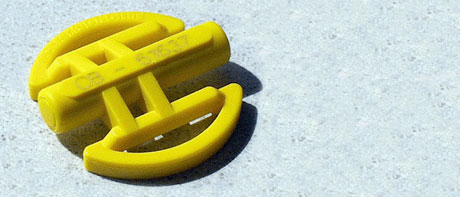

Cada corredor porta un xip a la sabatilla o al tormell. S’instal·len lectors de xip en els punts determinats (arribada, sortida, parcials, punts d’especial interès…). En passar el xip pel lector, queda identificat cada un dels corredors i registrada la seva hora de pas.

Controlador

Un controlador por servir per quatre catifes de detecció alhora. Connectat a les catifes, el controlador MyLaps té dues funcions: fer de font d’alimentació per les catifes (gràcies a la bateria integrada) i decodificar el senyal del xip identificar el corredor.

Especificacions:
  • Dimensions: 365 x 275 x 310 mm
  • Peso: 15,5 kg
  • Consum de corrent màxim: 115 VA

Receptor

El receptor es connecta als controladors i rep les dades que li envien. Aquest registra i emmagatzema els temps de pas i envia aquestes dades a l’ordinador del cronometrador directament o a través del servidor CCnet de MyLaps.

El receptor es connecta als controladors per:

  • Gestionar els controladors
  • Rebre les dades dels controladors
  • Registrar i emmagatzemar els temps de pas
  • Transmetre dades a l’ordinador central
Especificacions:
  • Dimensions: 300 x 225 x 132 mm
  • Peso: 7,5 kg
  • Unitat GSM: quatribanda, GPRS, EDGE

Decodificador portàtil

El decodificador portàtil ChampionChip és un controlador i receptor, tot en un. Pot servir per dues catifes alhora. Així doncs, és un sistema ideal per esdeveniments de baixa densitat o per punts de control intermedis, per cronometrar temps de trams.

Especificacions:
  • Bateria de NiMH de 12 V, 14000 mAh
  • Tarjeta de configuració ràpida
  • Funda Pelican: 470 x 400 x 180 mm
  • Pes total: 10.5 kg

Catifes de detecció

Les catifes de detecció funcionen com antenes del sistema: capten tots els senyals dels ChampionChips. Les catifes s’estenen per tota l’amplada de la meta i a tots els altres punts de control de temps instal·lats al recorregut. Aquesta sol·lució lleugera i plegable es carrega i transporta fàcilment i ha sigut provada i homologada respecte els estàndars de l’IAAF.

Especificacions
  • Dimensions: 205 x 100 x 1 cm
  • Pes: 11,5 kg
  • Materials: Capa superior antilliscant

SISTEMA BIBTAG

No importa el nombre de participants, ni la distància, ni el clima… El sistema BibTag de MyLaps és la sol·lució de cronometratge automàtic més eficient i fiable dissenyat pel món del running. I el més senzill!

Amb el sistema BibTag, el xip de cronometratge s’enganxa a la part posterior del dorsal. Els corredors hauran de col·locar-se el dorsal sobre el pit de la forma habitual, i ja està! No hi ha instruccions complicades. No existeix manipulació dels xips abans ni després de la cursa. Pura simplicitat. Reduïnt la possibilitat d’errors i maximitzant les lectures de tots els xips. Amb resultats fiables i complets, per tots els corredors i a totes les curses!

El BibTag revoluciona el cronometratge de las curses en ruta, combinant la senzillesa d’ús amb la precisió i qualitat d’altres sistemes.

CARACTERÍSTIQUES DEL SISTEMA

Cronometrar una cursa és tot un repte. El sistema BibTag de MyLaps s’ha dissenyat per minimitzar la logística i és extremadament fàcil d’uilitzar pels participants. És l’únic sistema de cronometratge del món que només porta un xip connectat al nombre del corredor.

  • Serveix per curses a peu, competicions ciclistes i esdeveniments multidisciplinars
  • Nombre il·limitat de participants i punts de control
  • Les catifes poden cobrir pistes i carreteres de fins a 8 metres d’amplada
  • Tassa de lectures més alta de la indústria
COMPONENTS DEL SISTEMA
  • Catifes de detecció
  • Decodificador portàtil
  • Xip BibTag adherit al dorsal
FABRICACIÓ

El Sistema BibTag utilitza components d’alta qualitat i està dissenyat amb l’última tecnologia disponible UHF.

Ha sigut provat de forma exhaustiva sota tot tipus de condicions (clima, distància, duració, nombre de participants, densitat de participants, suor absorbida pel dorsal…). Els resultats, incloent la seva lectura i facilitat d’ús, proven la seva precisió i el seu èxit.

El BibTag és un xip de cronometratge lleuger basat en la tecnologia RFID, que utilitza la banda UHF. Envia un codi combinat consistent en un identificador de grup (que tu pots especificar) i el nombre imprès al dorsal del corredor.

Els BibTags són adhesius i poden col·locar-se sense problemes a la part posterior del dorsal. Un separador de goma-escuma es col·loca entre el dorsal i el BibTag per assegurar que el xip es llegeix en qualsevol condició.

Els corredors només han de col·locar-se el dorsal sobre la seva samarreta, tal i com estan acostumats a fer. No necessiten cap tipus d’instrucció per col·locar-se’l. Els BibTag són d’un sol ús i no necessiten ser recollits un cop finalitzada la cursa. En altres paraules, mínima manipulació abans i després de la cursa, i un ús molt senzill pels participants, els quals poden endur-se’l de record o bé tirar-los.

Així doncs, els beneficis del BibTag són:

  • Solució de cronometrage fiable per esdeveniments massius
  • No requereix manipulació després de la cursa
  • Manipulació mínima abans de la cursa
  • Fiabilitat >99,80%
  • Molt lleuger
  • Tecnologia UH

Decodificador BibTag

El Decodificador Portàtil conté lectors UHF de màxima qualita per processar senyals d’alta densitat i filtrar el soroll. Compta amb un panell de control molt simple amb una pantalla LED per la configuració del sistema, comprovar el seu estat, crear fitxers per emmagatzemar resultats i connectar la pistola electrònica de sortides. Ve suminstrat integrat a una maleta industrial Pelican, pel que és molt senzill de transportar i completamet resistent a l’aigua. Es pot operar el sistema amb la tapa tancada. La connexió inalàmbrica permet tenir qualsevol nombre de decodificadors connectas alhora amb el mateix ordinador.

Per altra banda , el decodificador està connectat a les catifes de detecció decodificant els senyals dels BibTags, identificant els atletes i els seus respectius temps. enen una bateria integrada i poden captar fins 50 passades per segon. El sistema s’ha dissenyat especialment per esdeveniments massius i admeten una gran densitat d’atletes.

Catifes de detecció

Les catifes modulars per detectar BibTags són les més flexibles i simples d’utilitzar de totes les solucions de cronometratge basades en la tecnologia UHF. La modularitat permet tenir línies de cronometratge amb una amplada de fins a 8 metres sense inerrupció. Simplement s’han de col·locar les catifes al terra i connectar-les al decodificador. Això és tot! Després de la cursa, nómes s’han de recollir. És així de senzill.

Les catifes contenen antenes UHF de màxima qualitat que han sigut optimitzades per detectar senyals en situacions d’alta densitat de participants. A més, compten amb una superfície antilliscant, fent que siguin segures sota qualsevol situació climatològica.
